Reemplazar el elemento filtrante de la serie 937399Q

El elemento filtrante de reemplazo de la serie 937399Q es un elemento filtrante de alto rendimiento diseñado específicamente para sistemas hidráulicos de retorno de alta presión, totalmente compatible con las dimensiones y la interfaz de instalación del elemento original 937399Q, y puede sustituirse directamente para su uso. El producto utiliza un tubo perforado de malla de acero inoxidable como medio filtrante principal, combinado con una tapa terminal en forma de herradura fabricada en plástico de ingeniería, lo que le confiere una excelente resistencia a la presión, precisión de filtración y durabilidad. La precisión de filtración abarca múltiples niveles, desde 1 μm hasta 25 μm, con una presión de trabajo nominal de hasta 35 MPa y un rango de temperatura de funcionamiento de -20 ℃ a +120 ℃. Cumple con normas internacionales como ISO 2941 (resistencia a la fractura), ISO 2942 (integridad estructural) e ISO 3724 (características de fatiga), y satisface ampliamente los rigurosos requisitos de los sistemas de válvulas servo, circuitos hidráulicos de alta presión y otros aceites que exigen una elevada limpieza.

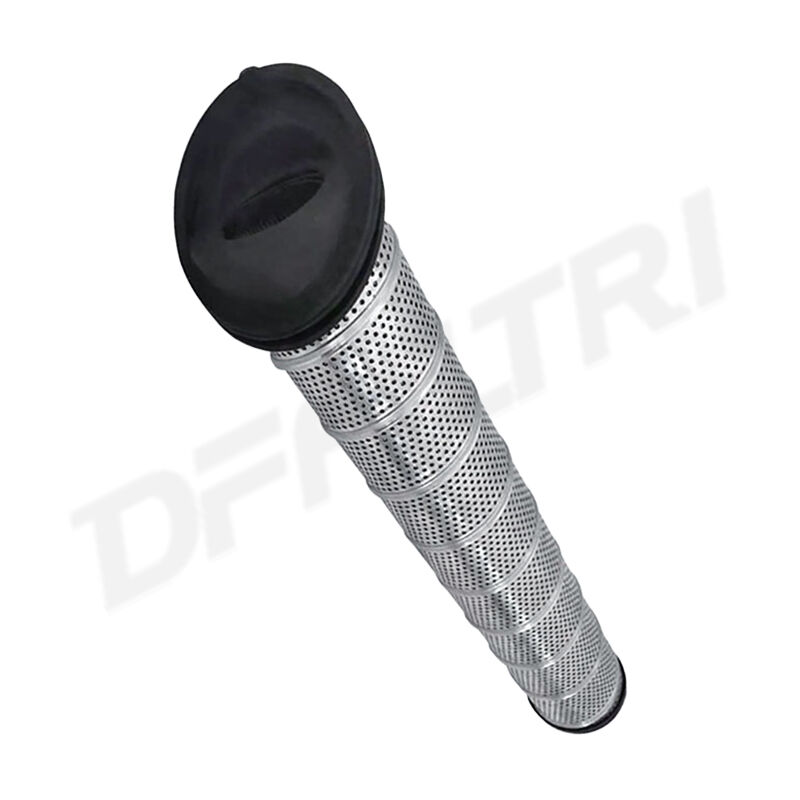

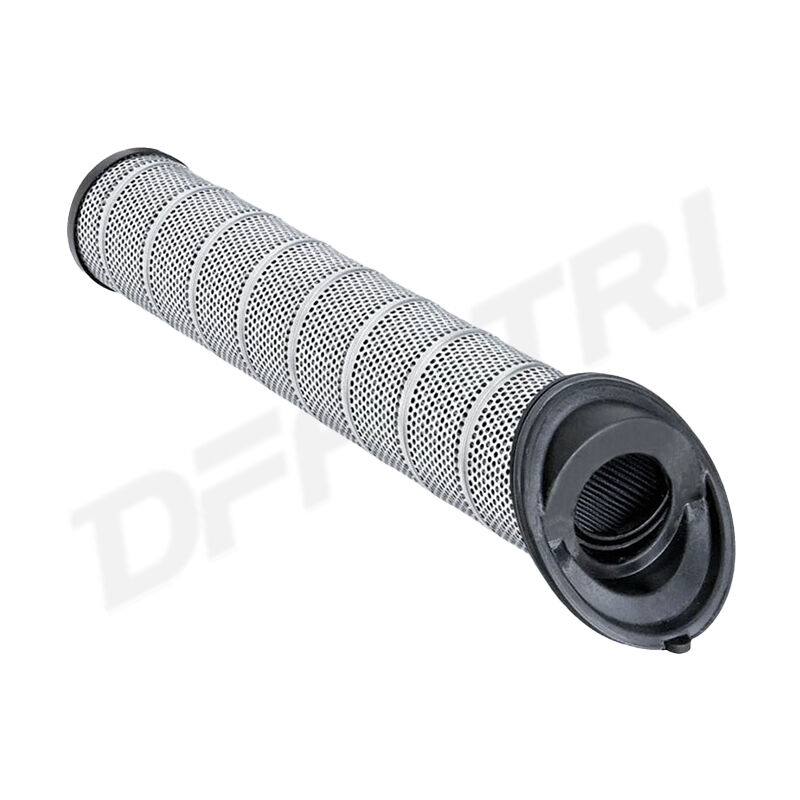

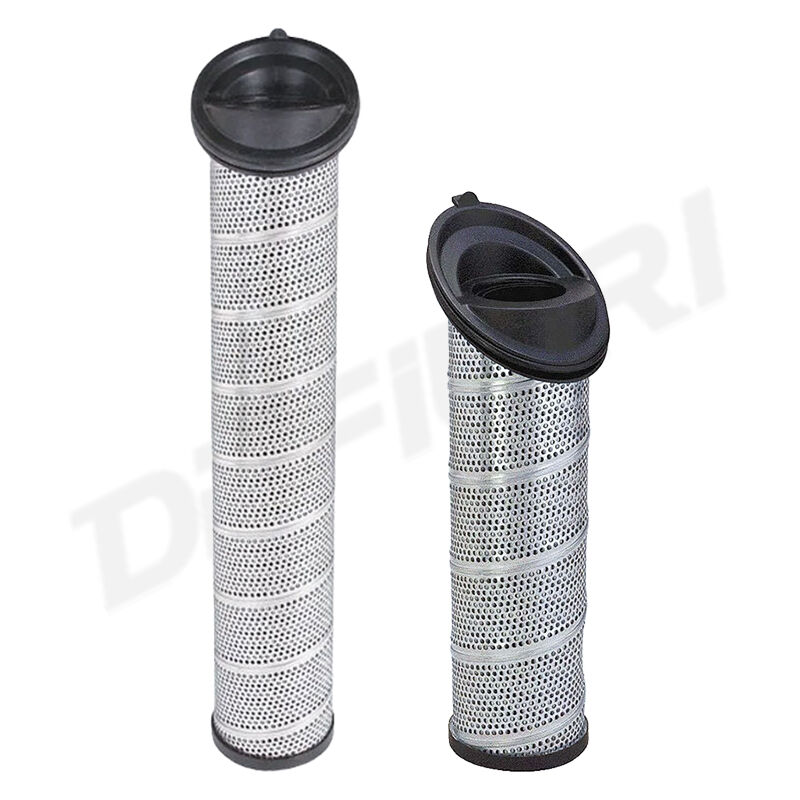

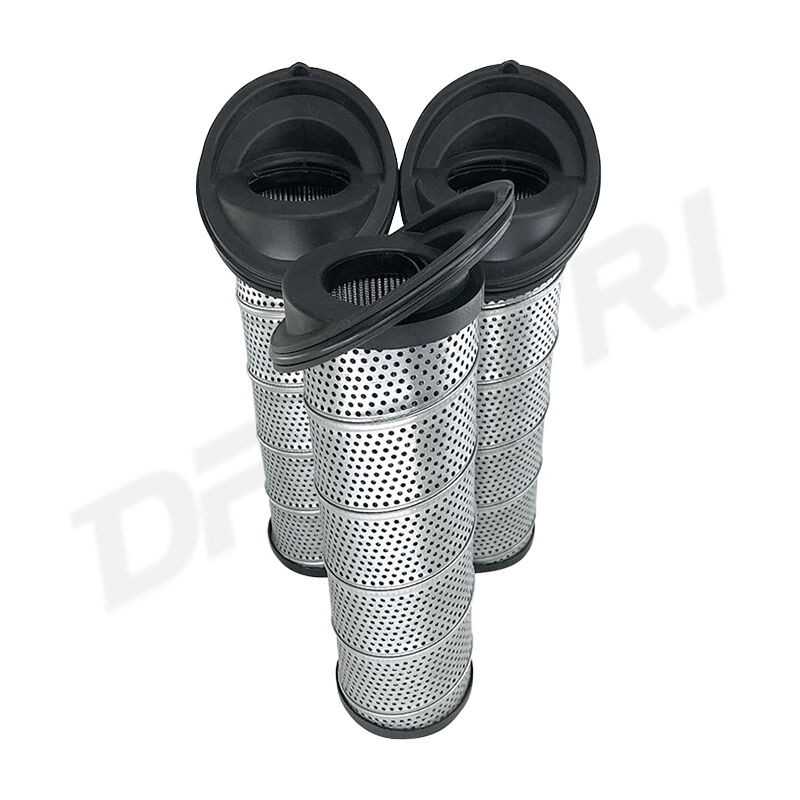

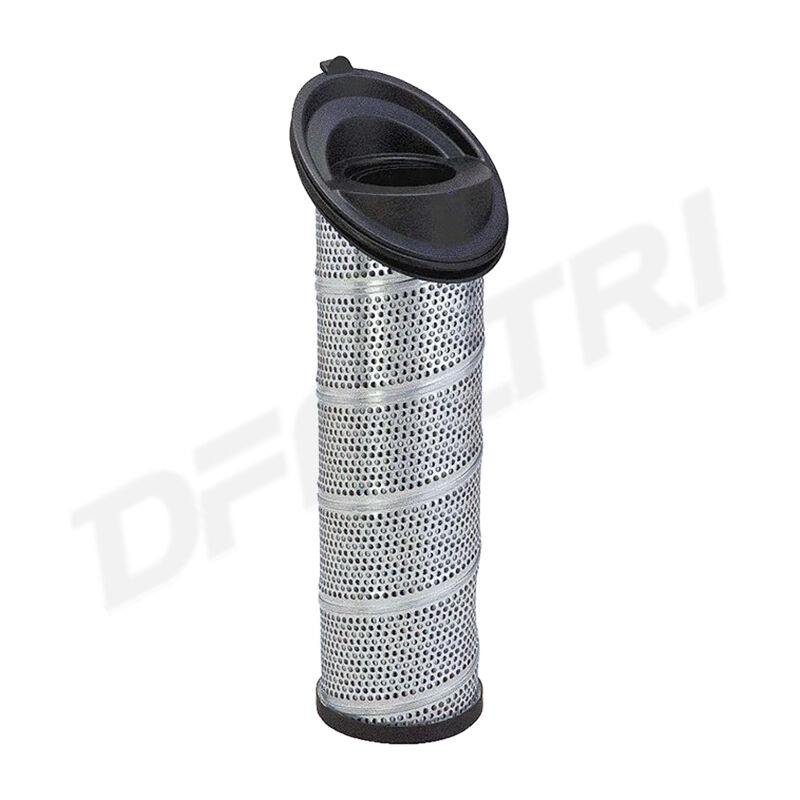

Sustituye el cartucho filtrante de la serie 937399Q y adopta una estructura integrada de «tapa final + tubo de malla», con una tapa final en forma de herradura de plástico técnico negro en la parte superior y un diseño integrado de asa para facilitar su instalación y desmontaje. Se logra un sellado fiable entre la tapa final y el tubo de malla mediante una junta tórica de caucho fluorado, garantizando así la ausencia de fugas de aceite. El elemento filtrante principal es un tubo de malla perforada de acero inoxidable enrollado, con orificios de malla uniformes y alta resistencia, capaz de interceptar eficazmente partículas sólidas, impurezas de aspecto gelatinoso y residuos metálicos presentes en el aceite. La dirección del flujo de aceite es «entrada y salida»: el aceite entra al elemento filtrante desde el puerto de retorno de la válvula servo o del sistema hidráulico, se filtra a través del cilindro de malla y sale por el orificio central de la tapa final para regresar al depósito de aceite. El tubo de malla está fabricado en acero inoxidable 304, resistente a la corrosión por aceite, a altas presiones y con larga vida útil; el asa de la tapa final incorpora un diseño antideslizante para evitar resbalones durante la instalación y mejorar la seguridad operativa.

El cartucho filtrante de la serie 937399Q se utiliza principalmente en sistemas de control de válvulas servo (por ejemplo, circuitos hidráulicos servo en máquinas inyectoras de plástico, máquinas-herramienta y maquinaria de construcción) para filtrar impurezas en el aceite de retorno de las válvulas servo, proteger el núcleo de la válvula contra el desgaste y garantizar la precisión del control del sistema; en circuitos hidráulicos de alta presión (por ejemplo, el circuito de aceite de alta presión en laminadoras metalúrgicas y turbinas de potencia), soporta presiones superiores a 35 MPa, filtra partículas metálicas presentes en el aceite y evita daños en los componentes de alta presión; en equipos hidráulicos de precisión (por ejemplo, equipos de fabricación de semiconductores y sistemas hidráulicos para instrumentos de medición de precisión), se requiere que la limpieza del aceite alcance el nivel 7 o inferior según la norma NAS 1638, interceptando eficazmente partículas pequeñas y asegurando el funcionamiento estable del equipo.

1. Compatibilidad completa: El tamaño y la interfaz son exactamente iguales que los del modelo 937399Q, y su instalación no requiere modificaciones en las tuberías ni ajustes de parámetros, lo que facilita su sustitución y reduce los costos de mantenimiento.

2. Alta resistencia y capacidad de soportar presión: El tubo de malla de acero inoxidable soporta presiones superiores a 35 MPa, muy por encima del estándar de 21 MPa de los cartuchos de filtro convencionales, cumpliendo así los rigurosos requisitos de los circuitos de alta presión.

3. Alta precisión de filtración: Se pueden seleccionar múltiples niveles de filtración, desde 1 μm hasta 25 μm, personalizables según los requisitos de limpieza del sistema, interceptando eficazmente las «partículas letales» (por ejemplo, partículas mayores de 5 μm) que afectan componentes de precisión como las válvulas servo.

4. Duradero y resistente a la corrosión: El tubo de malla de acero inoxidable 304 resiste la corrosión por aceite y tiene una vida útil de hasta 1500-2000 horas (según la limpieza del aceite), reduciendo así la frecuencia de sustitución.

5. Elevada relación costo-beneficio: Utilizando materiales y procesos de la misma calidad que el original, el costo es solo del 60 % al 70 % del original, y el rendimiento es equivalente, lo que lo convierte en una alternativa ideal al elemento filtrante original.

1. Fugas de aceite tras la instalación: Las causas principales son el envejecimiento de la junta tórica o la falta de apriete adecuado de la tapa final durante la instalación. Solución: verifique si hay grietas o deformaciones en la junta tórica y reemplácela por una nueva junta tórica de fluorocaucho; asegúrese de que la fuerza aplicada entre la tapa final y el tubo de malla sea uniforme durante la instalación para evitar inclinaciones.

2. Diferencia de presión excesiva: La causa es la obstrucción del elemento filtrante, lo que incrementa la resistencia al flujo de aceite. Solución: revise periódicamente la diferencia de presión del elemento filtrante (se recomienda hacerlo cada 500 horas) y reemplace el elemento filtrante oportunamente cuando la diferencia de presión supere los 0,5 MPa; si el aceite contiene demasiadas impurezas, se puede acortar el ciclo de sustitución.

3. Asa de la tapa final dañada: La razón es que la instalación y desmontaje frecuentes provocaron la rotura del mango. Solución: Reemplazar el componente de tapa final por uno nuevo y utilizar plástico técnico reforzado para el mango, que ofrece una elevada resistencia al impacto y evita daños adicionales.

4. Disminución del efecto de filtración: La razón es que el elemento filtrante ha superado su vida útil y la malla está obstruida por impurezas. Solución: Elaborar un plan de sustitución basado en la limpieza del aceite (por ejemplo, grado NAS) y en el tiempo de uso (se recomienda sustituirlo cada 1000–2000 horas) para garantizar que la limpieza del aceite cumpla con los requisitos del sistema.
