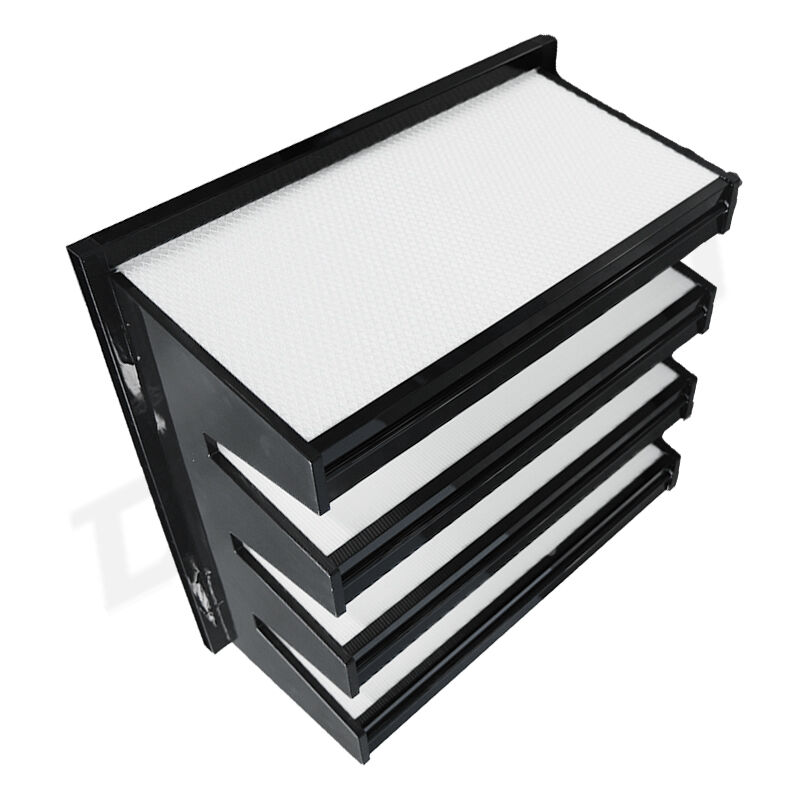

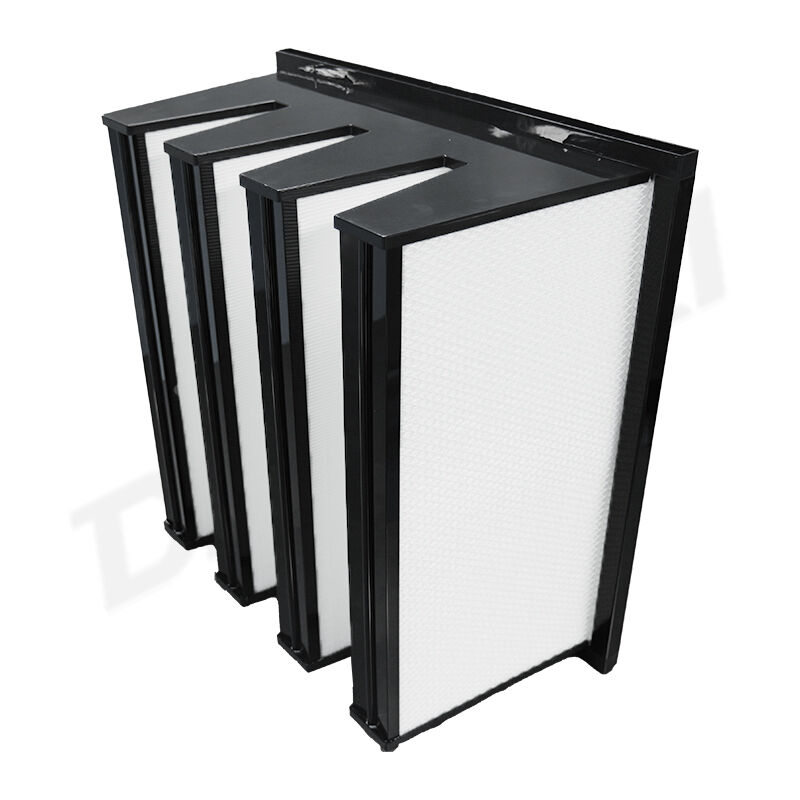

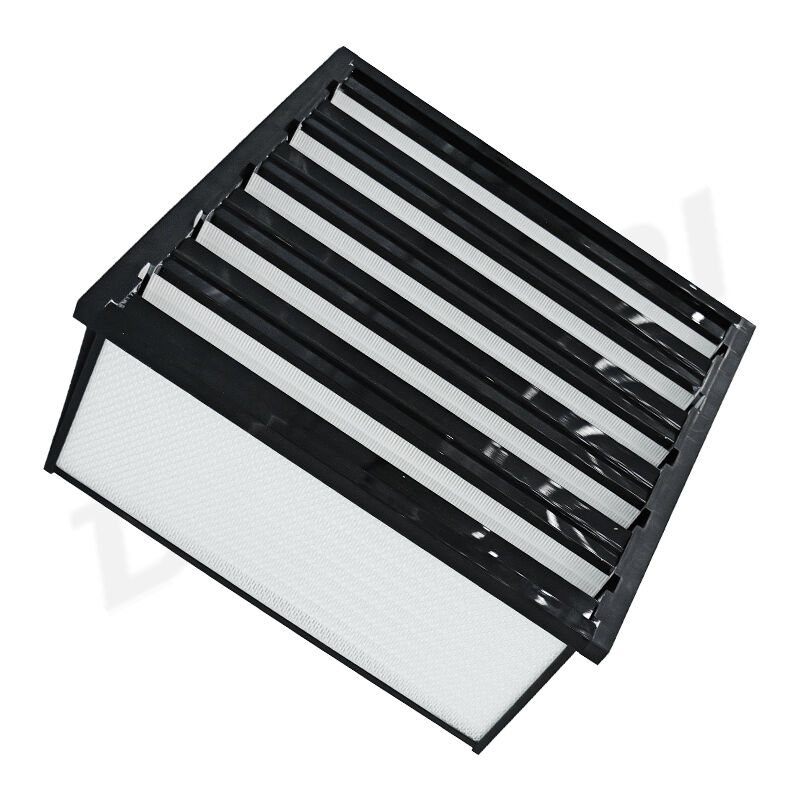

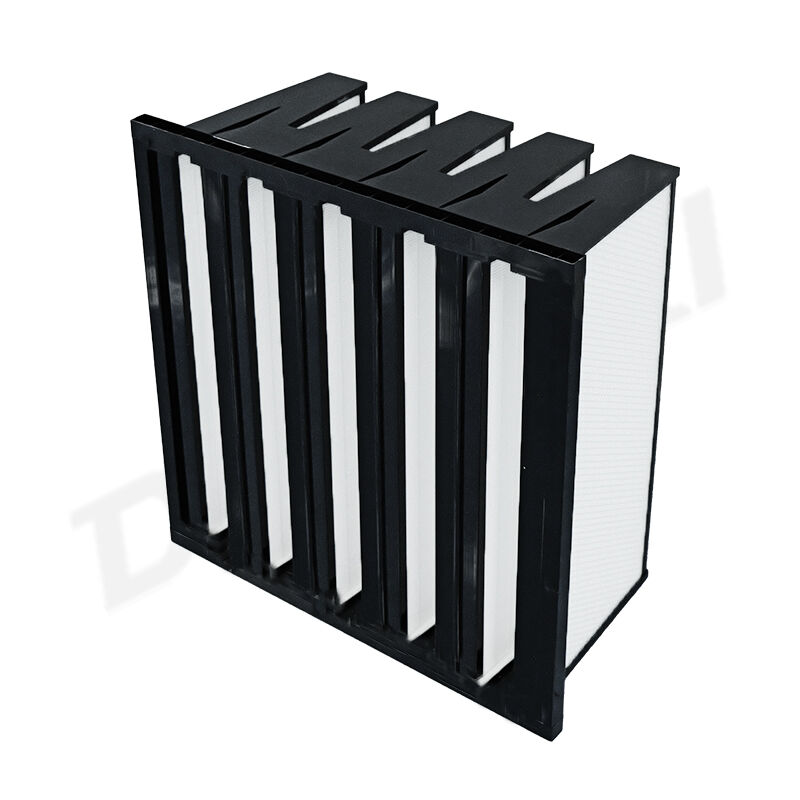

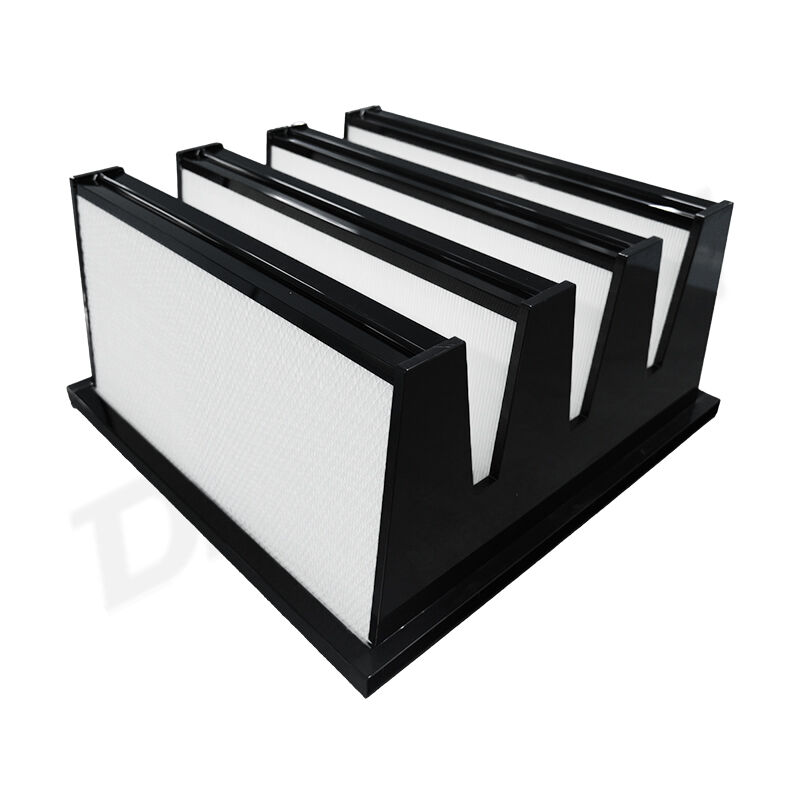

Cartucho de filtro de aire de tipo combinado de la serie WGBL sin separadores

El cartucho de filtro de aire de tipo combinado de la serie WGBL es un componente central de filtración terminal especialmente diseñado para aplicaciones que requieren alto caudal de aire, baja resistencia y alta limpieza. Utiliza papel filtrante de fibra de vidrio ultrafina como material filtrante y adhesivo termofusible para sustituir los separadores tradicionales, logrando una separación mediante plegado denso que forma una estructura única de plegado en V o en W. El área efectiva de filtración se incrementa entre un 30 % y un 50 % en comparación con los filtros de alta eficiencia convencionales. La eficiencia de filtración de este elemento abarca las clases H10 a H14, con una tasa de retención de hasta el 99,97 % al 99,999 % para partículas de 0,3 μm. La resistencia inicial es tan baja como menos de 220 Pa, y el valor recomendado de resistencia final es de 400 Pa, sin superar nunca los 600 Pa. La temperatura de funcionamiento continuo puede alcanzar los 70 ℃ a 80 ℃, y su resistencia a la humedad llega hasta el 100 %. El bastidor exterior puede fabricarse con diversos materiales, como marco de plástico ABS, chapa de acero galvanizado, aleación de aluminio y acero inoxidable, lo que lo hace adecuado para distintas condiciones de trabajo. Es un elemento filtrante ideal para la purificación final en salas limpias y para sistemas de ventilación de alto caudal de aire.

El cartucho de filtro de aire de tipo combinado de la serie WGBL adopta una máquina plegadora totalmente automática controlada por ordenador para el plegado con aplicación de adhesivo en spray, con una altura de plegado de 22-96 mm que puede ajustarse de forma continua. La separación termoplástica garantiza un espaciado uniforme entre los pliegues, permitiendo que el flujo de aire atraviese el filtro con mínima resistencia. Al mismo tiempo, aprovecha íntegramente toda la profundidad del material filtrante para asegurar una mayor capacidad de retención de polvo y una vida útil más prolongada. El sellado se realiza mediante adhesivo de poliuretano de dos componentes o junta de sellado de EVA de celdas cerradas, eliminando así el riesgo de fugas laterales. Las especificaciones típicas incluyen 592 × 592 × 292 mm, 610 × 610 × 292 mm, etc. El número de separaciones puede seleccionarse entre 2 y 6. El caudal de aire nominal oscila entre 550 m³/h y 4200 m³/h, la superficie de filtración varía entre 4,6 m² y 36,5 m², y la capacidad máxima de retención de polvo puede alcanzar los 2410 g. Cada elemento filtrante es sometido rigurosamente a prueba individual antes de salir de fábrica, para garantizar la consistencia del rendimiento y cumplir con las normas de ensayo EN 1822 y la norma nacional GB/T 14295-2019.

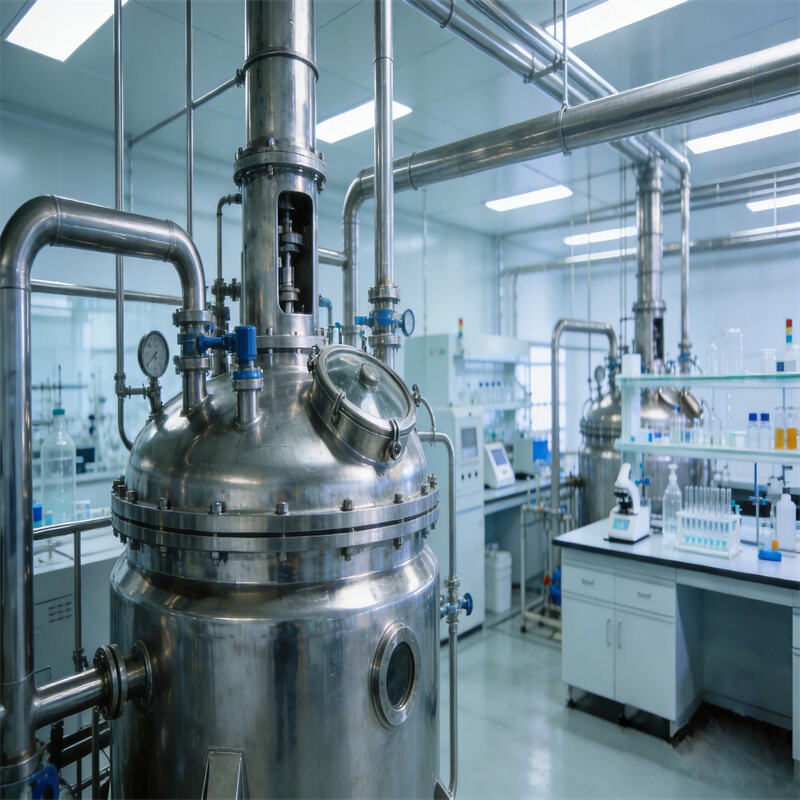

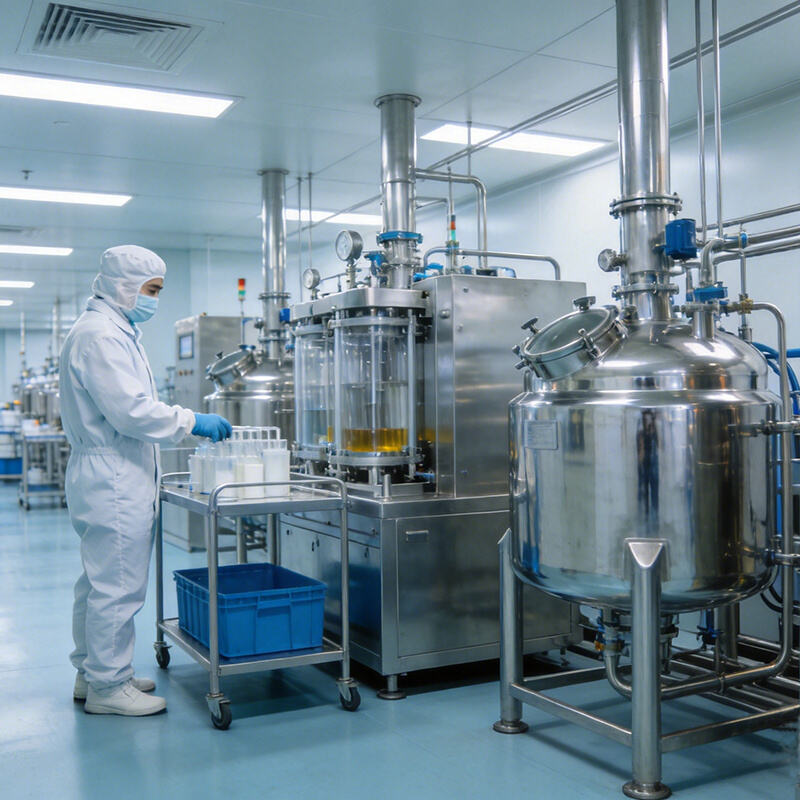

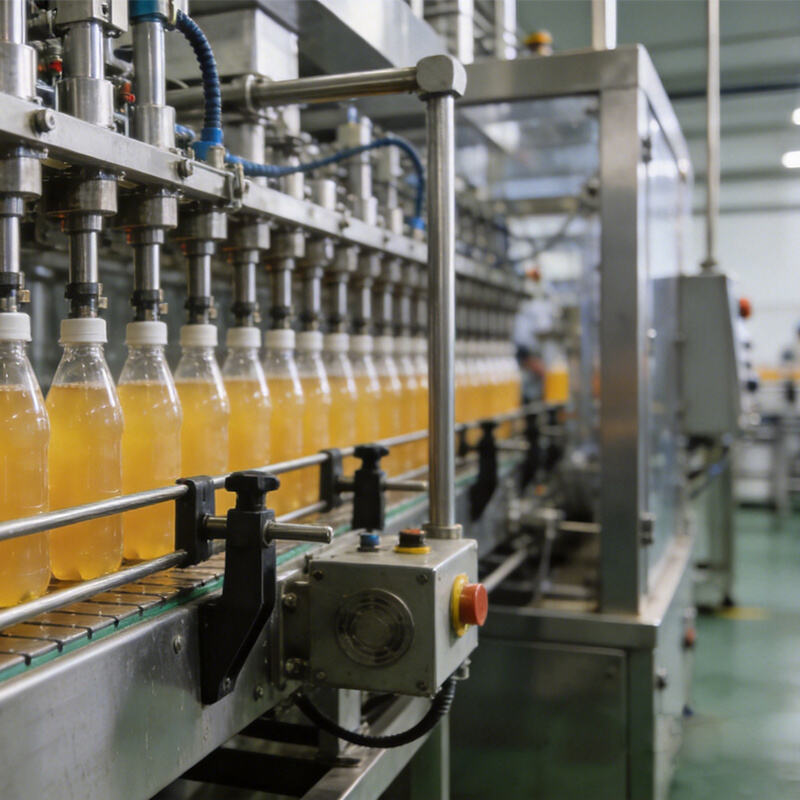

El cartucho de filtro de aire de tipo combinado de la serie WGBL, sin separación, se utiliza ampliamente en talleres limpios para semiconductores electrónicos, entornos de producción química de precisión, talleres de procesamiento de alimentos y bebidas, laboratorios de instrumentos de precisión, fabricación óptica y electrónica, y otros lugares con requisitos estrictos de limpieza del aire. También es adecuado para sistemas centrales de aire acondicionado en edificios comerciales, instalaciones de ventilación de alto caudal en centrales eléctricas y sistemas de volumen de aire variable (VAV), especialmente para equipos de purificación con espacio reducido y necesidad de disminuir la altura del edificio.

En comparación con los filtros tradicionales con particiones, el cartucho de filtro de aire de tipo combinado de la serie WGBL presenta tres ventajas destacadas: en primer lugar, la estructura en V sin particiones aumenta la superficie de filtración entre un 30 % y un 50 %, lo que permite utilizar menos unidades para el mismo caudal de aire, reduciendo así los costes y el espacio de instalación; en segundo lugar, la resistencia inicial es de 30 a 50 Pa inferior a la de los productos con particiones, lo que supone un ahorro energético significativo del ventilador durante su funcionamiento prolongado; y, en tercer lugar, el diseño del bastidor de plástico es ligero, respetuoso con el medio ambiente y facilita la eliminación de residuos, lo cual está en consonancia con la tendencia hacia la fabricación verde.

Si la resistencia del elemento filtrante de aire sin partición de tipo combinado de la serie WGBL es elevada, generalmente se debe a la saturación por acumulación de polvo en el elemento filtrante. Se debe monitorear la diferencia de presión y reemplazar el filtro oportunamente cuando la resistencia final alcance los 400-600 Pa; si hay fugas de aire, esto suele deberse a una instalación inadecuada que provoca deformación del sello. Es necesario apretar uniformemente los tornillos y reparar las grietas del bastidor con un sellador especial. Si el material filtrante está dañado, debe reemplazarse de inmediato; si la eficiencia de filtración disminuye, puede deberse al envejecimiento del elemento filtrante o a la conexión invertida de la entrada y la salida. Debe reemplazarse por un nuevo elemento filtrante y verificarse la dirección marcada para su reinstalación; si durante el funcionamiento se produce ruido anormal, lo más común es que las aspas del ventilador estén obstruidas por objetos extraños o que los rodamientos estén desgastados, por lo que deben limpiarse los objetos extraños o sustituirse el motor. Se recomienda realizar una detección de fugas con PAO cada 6 a 12 meses y monitorear diariamente la diferencia de presión antes y después del filtro, para garantizar el funcionamiento estable y eficiente del sistema.
